NF EN 12504-1 — Carottage du béton : méthode, exigences et bonnes pratiques
La NF EN 12504-1 définit la méthode officielle pour prélever des carottes dans le béton en place, les examiner, les préparer et les soumettre à l’essai en compression. Ce guide explique le champ d’application, l’appareillage, le prélèvement, la préparation, l’essai, le rapport et les facteurs d’influence, avec des check-lists opérationnelles.
1) Objectif & champ d’application
La norme NF EN 12504-1 décrit la méthodologie pour prélever des carottes dans des ouvrages en béton (poteaux, poutres, dalles, voiles, fondations), les examiner, les préparer et les soumettre à l’essai de compression. Elle n’aborde pas le plan d’échantillonnage (combien/où carotter) ni l’interprétation contractuelle des résultats : son rôle est d’assurer une procédure reproductible et traçable.
2) Références normatives associées
- EN 12390-1 : formes, dimensions et tolérances des éprouvettes.
- EN 12390-3 : méthode d’essai en compression.
- EN 12390-4 : exigences des machines d’essai.
La 12504-1 s’inscrit dans la famille des normes d’essais sur béton durci, assurant cohérence des dimensions, vitesses de chargement et performances des machines.
3) Appareillage & préparation
- Carottier et carotteuse à eau adaptés au diamètre visé (≈ 75, 100 ou 150 mm).
- Dispositifs de guidage perpendiculaire, foret diamanté en bon état.
- Machine d’essai conforme EN 12390-4, étalonnée.
- Instruments de mesure : pied à coulisse, règle, balance (précisions conformes).
- Équipements de sécurité : EPI, bâchage, gestion des eaux de forage.

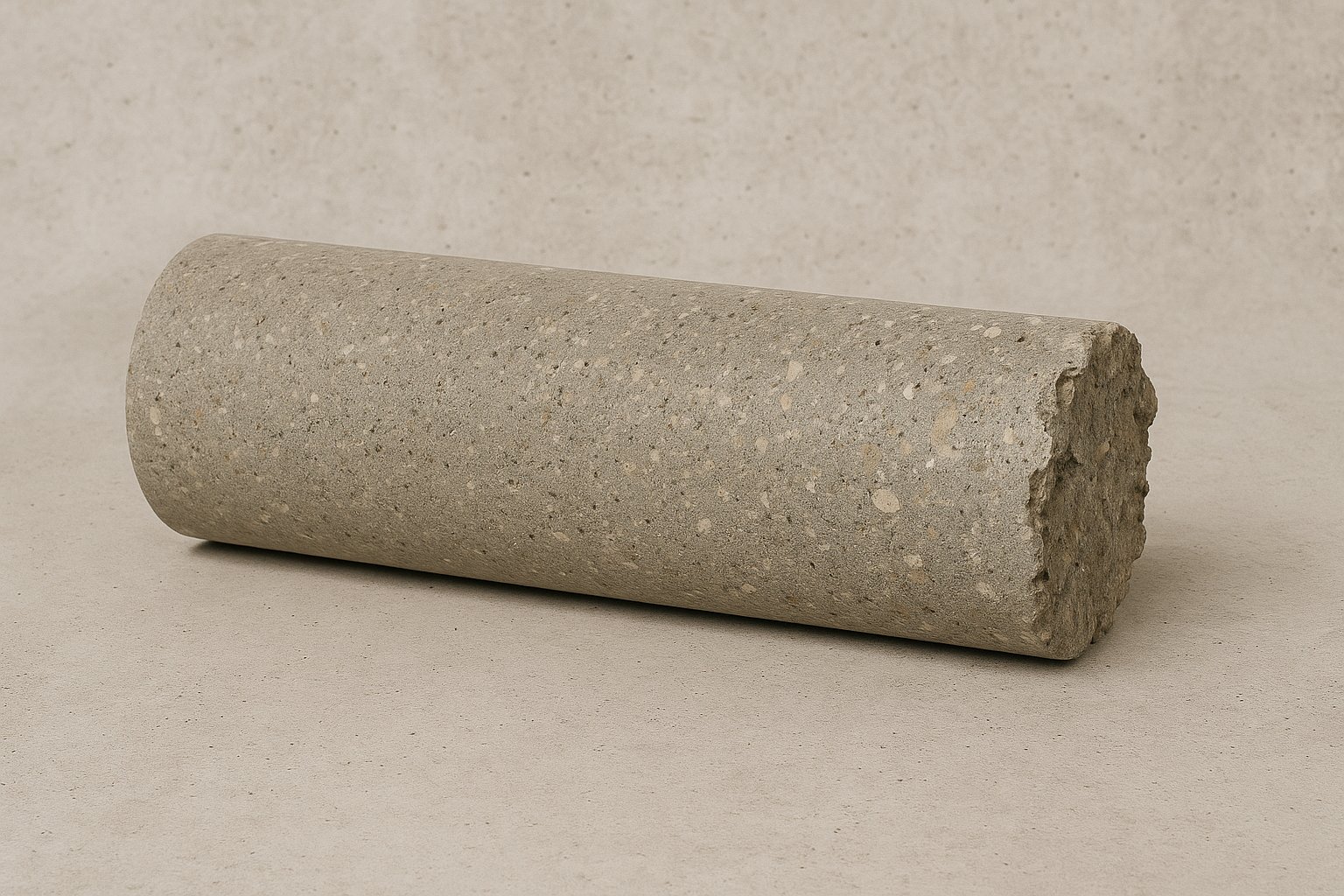

4) Prélèvement des carottes
Le carottage se fait perpendiculairement à la surface, en évitant autant que possible les armatures principales. La longueur visée permet d’obtenir un rapport L/D proche de 2,0 après mise à longueur (idéal pour comparer à un cylindre 150×300 mm).
- Repérer précisément l’emplacement (plan + photo) et l’orientation.
- Forer avec refroidissement à l’eau, sans choc, pour limiter les microfissures.
- Identifier et documenter toute armature traversée (position, diamètre).
- Étiqueter la carotte : code, élément, côté, profondeur, date.
5) Examen visuel & mesures
Avant essai, inspection minutieuse : fissures, nids de gravier, vides, laitance, altérations. Les dimensions sont mesurées avec les tolérances de la norme (≈ ±1 % sur le diamètre, ≈ ±0,5 mm sur la longueur).
- Diamètre moyen : 2 directions orthogonales × 3 hauteurs.
- Longueur après dressage des faces (si déjà effectué).
- Noter tout défaut et la présence d’armatures.
6) Préparation géométrique & conditionnement
Les extrémités sont planes et perpendiculaires à l’axe (sciage, rectification ou cappage rigide). Le L/D final est consigné. Le conditionnement avant essai est déterminant :
- Carotte saturée (eau 20 °C ± 2 °C, env. 40 h) → résistance mesurée plus basse.
- Carotte sèche → résistance généralement plus élevée.
- État de prélèvement → préciser.
7) Essai en compression
L’essai suit la EN 12390-3 avec machine conforme EN 12390-4 : centrage précis, montée en charge continue. La résistance est :
fc = Fmax / A, avec Fmax en N et A la section moyenne en mm² (résultat en MPa, arrondi à 0,5 MPa).
- Noter le L/D et la méthode de mise à longueur (rectification/cappage).
- Documenter tout écart à la procédure normée.
8) Contenu du rapport d’essai
- Identification ouvrage/élément, plan & photos d’emplacement.
- Dimensions, L/D, orientation, présence d’armatures.
- Observations visuelles (défauts, altérations).
- État d’humidité/conditionnement, dates clé (prélèvement, essai).
- Résistance fc (MPa) et incertitudes mentionnées.
- Liste des écarts à la norme, le cas échéant.
9) Facteurs d’influence & corrections
| Facteur | Effet typique | Remarque |
|---|---|---|
| Diamètre de carotte | Plus petit → résistance mesurée souvent plus faible | Effet accentué si gros granulats |
| Taille max. des granulats | Granulats gros → baisse apparente sur petites carottes | Choisir un diamètre en rapport avec Dmax |
| Rapport L/D | L/D < 2,0 → valeurs biaisées | Appliquer un coefficient de correction si différent de 2,0 |
| Humidité | Saturé < Sec (différences jusqu’à ~10–15 %) | Uniformiser l’état pour comparer |
| Armatures & défauts | Perturbations locales, ruptures atypiques | Éviter/consigner les traversées d’acier |
Important : l’interprétation contractuelle (comparaison à une classe béton) n’est pas du ressort de la 12504-1 et doit s’appuyer sur les documents marché, guides nationaux et pratiques de l’ingénieur.
10) Bonnes pratiques & sécurité
- Coordonner avec l’ingénierie pour choisir les zones (sécurité structurale, réparabilité).
- Protéger l’ouvrage (coupure d’eau/électricité, confinement des boues).
- Tracer, étiqueter, documenter en continu (photos, fiches de prélèvement).
- Réaliser un rebouchage adapté après carottage.
- Assurer le transport des carottes sans chocs, à l’abri du soleil.
FAQ rapide
Peut-on comparer directement une carotte à une classe C30/37 ?
Non, la 12504-1 ne prescrit pas l’interprétation. Il faut tenir compte du L/D, du diamètre, de l’humidité et du contexte contractuel, puis appliquer si nécessaire des corrections usuelles et une analyse d’ingénierie.
Quel diamètre choisir ?
Privilégier un diamètre compatible avec Dmax des granulats (ex. 100 mm pour Dmax 20 mm). Les petites carottes sont plus sensibles aux hétérogénéités.
Combien de carottes faut-il ?
La norme ne fixe pas le plan d’échantillonnage. Il dépend de l’objectif (litige, diagnostic, recalcul) et doit être défini par l’ingénieur et/ou le marché.
